動態感知、智慧決策！江蘇省某中型灌區數字孿生賦能16座泵閘站精準“喝水”！

發布時間：2025-06-24瀏覽次數：67

灌區信息化灌區自動化閘門遠程控制數字孿生閘門水位監測流量監測泵閘LCU控制柜

項目背景

本灌區為江蘇省一中型灌區，由于灌區渠道運行時間長，存在渠系老化、輸水效率低等問題，導致灌溉用水利用系數較低，水資源浪費嚴重。現有水利泵閘設施以手動/半自動閘門控制為主，缺乏智能化管理手段，無法滿足現代農業精準灌溉需求。

痛點問題

1、監測與計量設施缺失?：灌溉用水計量設備不足，泵站、水閘等重要節點缺乏自動化監測與控制系統，依賴人工經驗操作，供水精準度低。

2、數據孤島與管理平臺缺位?：缺少統一的信息管理平臺，子系統分散，數據整合不足，難以實現灌區全流程智能管控。

3、用水效率偏低?：灌溉用水主要依賴傳統人工調度，缺乏精準計量與水量優化分配手段，水資源浪費較嚴重。

項目概況

項目類型：中型灌區，灌溉面積約13.38萬畝。

建設內容：

智能感知：水位、流量監測、視頻監控。

通信網絡：4G通信

數字孿生平臺：基于GIS+BIM技術構建三維可視化模型。

數據中心：建設灌區綜合管理系統平臺。

遠程控制：泵站、水閘自動化，實現“無人值班、少人值守”。

核心目標：實現水資源智能調度、灌溉自動化、災害預警及遠程管理。

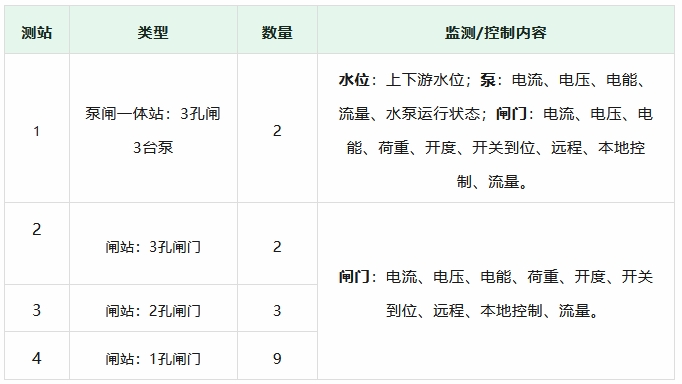

測站類型：

測站類型詳情

建設方案

針對灌區存在的灌溉效率低、人工調度滯后等問題，本方案對16座泵閘監測站的水位、流量、運行狀態等參數進行遠程監測及控制，并對關鍵位置進行實時視頻監控，通過4G網絡接入智慧灌區管理平臺，并與當地縣水務局實現資源共享。本項目建設旨在實現灌區區域范圍內閘站可視化、工情可監測、灌溉可調度、用水可管理等功能。

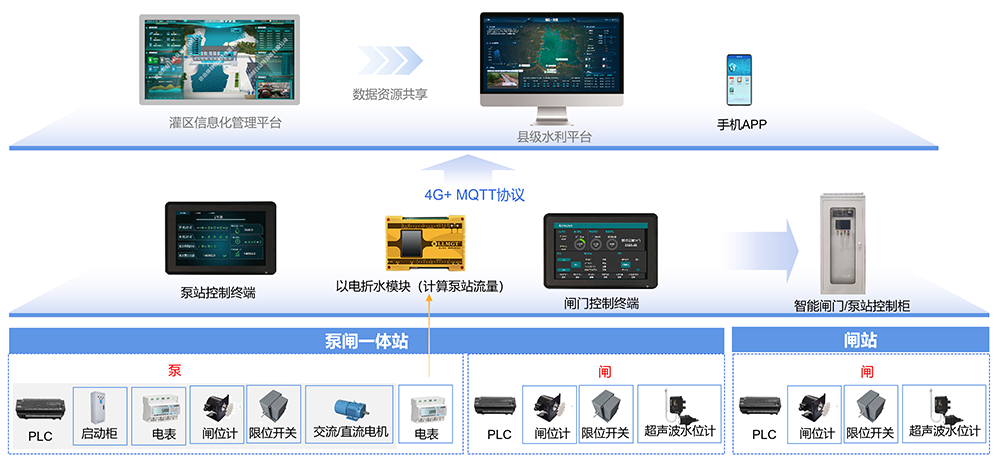

系統架構

項目亮點

全流程數字監管體系，提升業務協同效率

本項目通過整合數據采集、GIS地圖、泵閘控制、視頻監控及配水調度等功能模塊，打造一張圖”綜合管控平臺。支持移動端實時數據監測、泵閘設備遠程操控、多維度視頻巡檢等功能，實現全場景覆蓋、全流程可視化、全要素智能化管控。

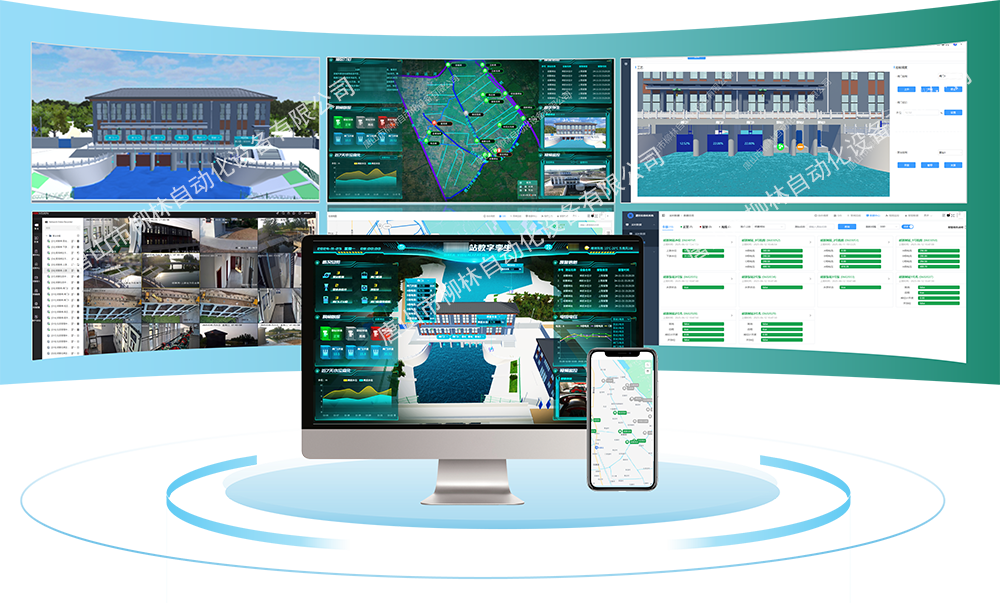

智慧灌區管理平臺

數字孿生賦能，實現灌區三維可視化管控

基于BIM技術構建灌區數字孿生平臺，生成閘站設施的三維實景模型，通過融合實時數據實現物理空間與數字孿生體的動態映射，實現設備運行狀態的全景可視化查看。

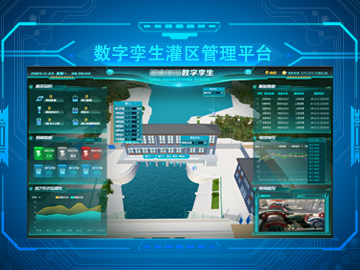

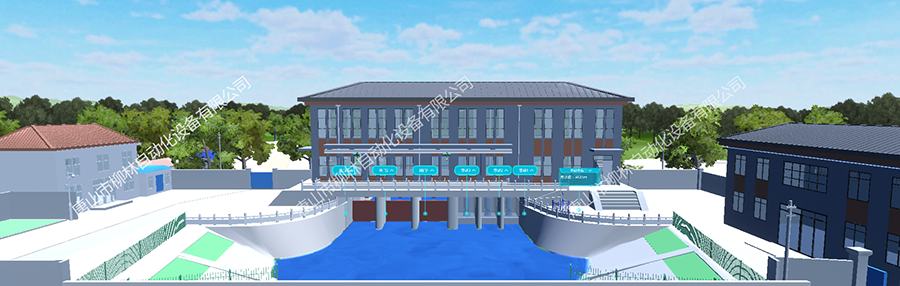

數字孿生灌區平臺

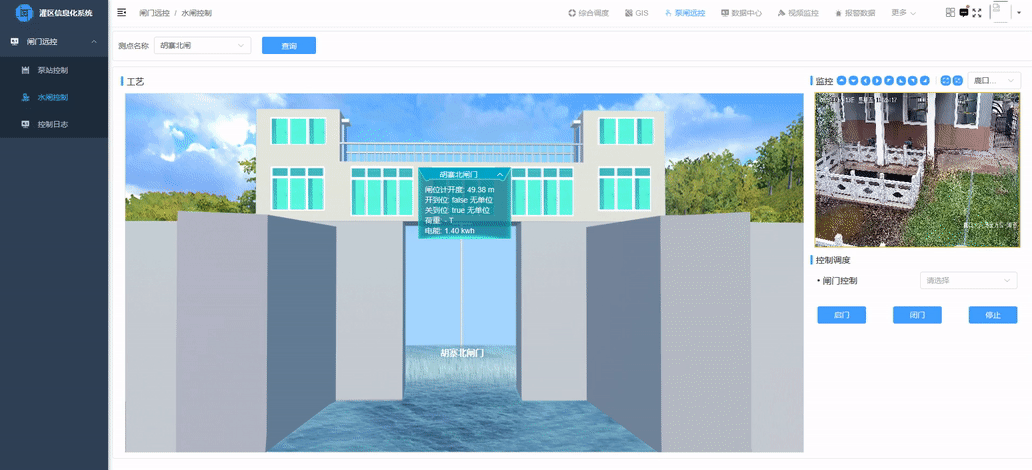

數字孿生閘門

冗余與協同雙核設計，筑牢安全運行基石

針對多閘、多泵復合測站，通過冗余架構提升容錯能力，結合協同控制優化運行效率，雙重保障系統安全穩定。

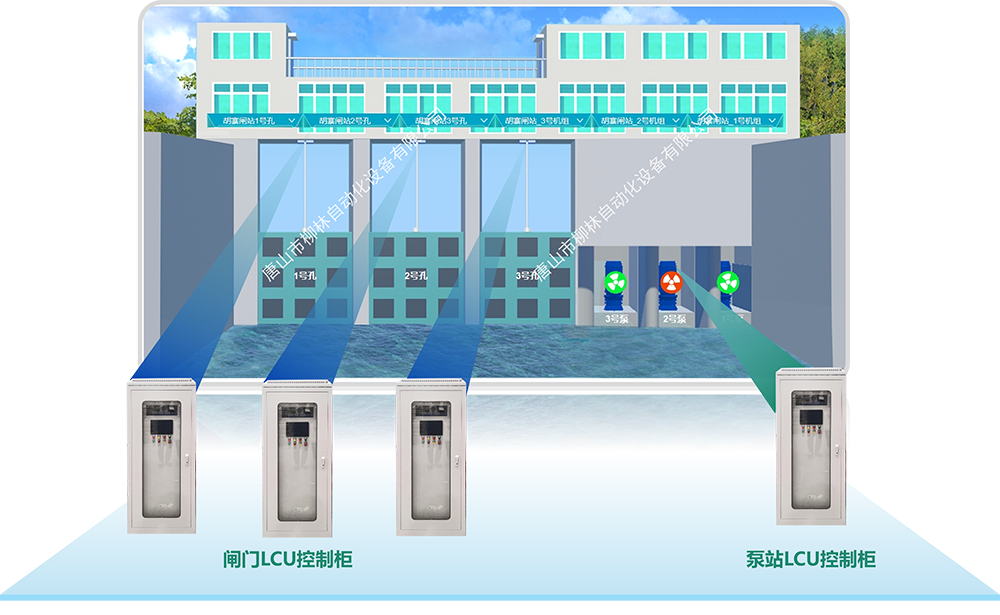

獨立冗余控制：一閘一LCU架構：閘門作為灌區水位/流量調控的核心執行機構，采用“一閘一LCU設計”，可按需設置不同開度控制邏輯，實現各閘門獨立調節和單孔故障隔離，極大提升防洪安全和調度靈活性。
智能協同控制：多泵統一調度：泵組作為協同工作的動力單元，通過1臺LCU統一控制，既實現泵組輪換、負荷均衡協同邏輯，又降低分散控制帶來的布線復雜度和維護成本。
